產品介紹

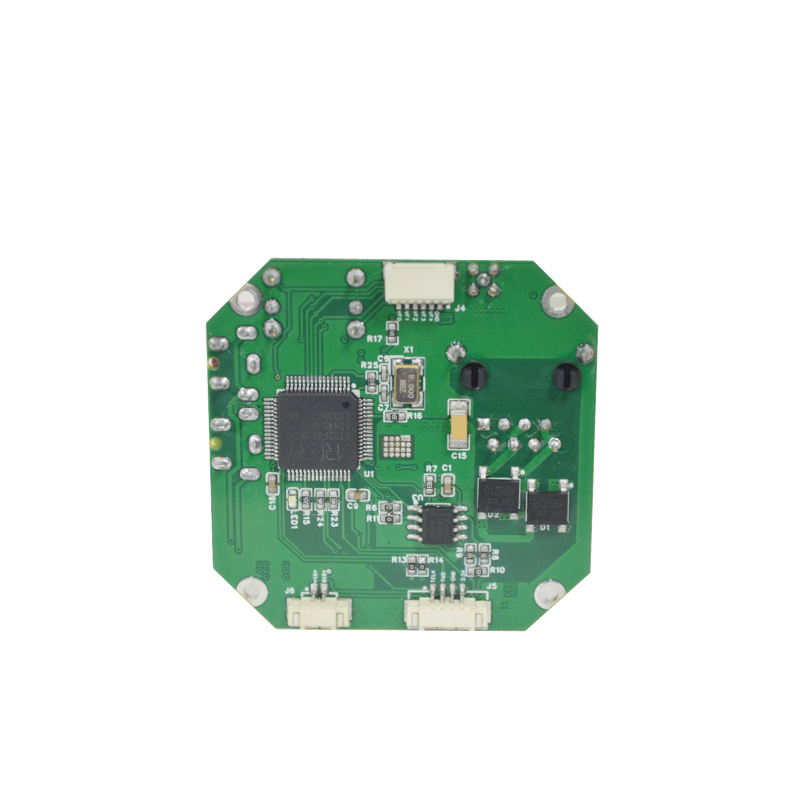

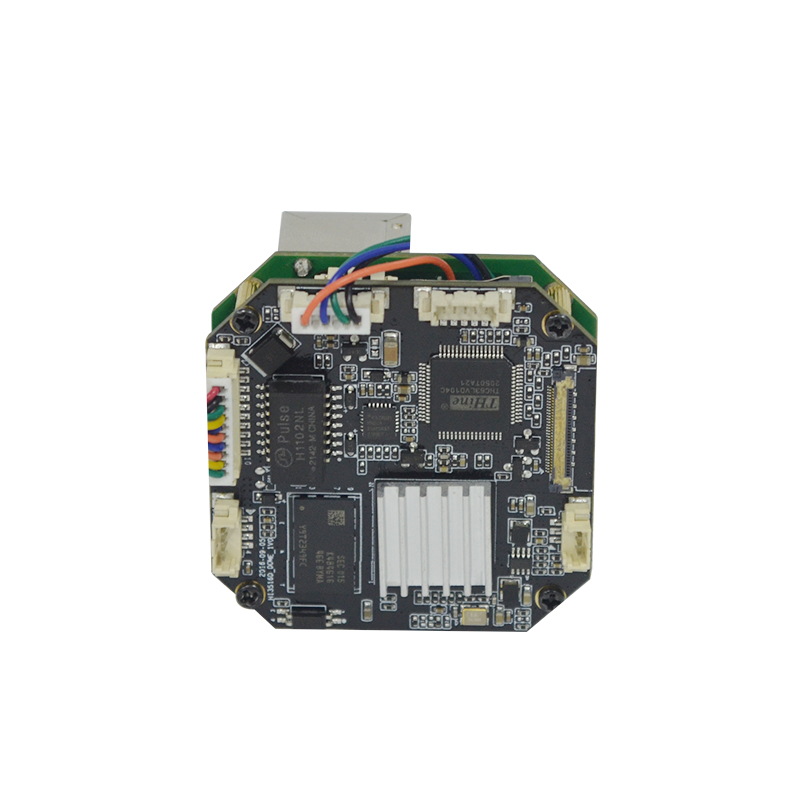

CM200E 此款控制板采用單塊 6 層軍工級材料 PCB 板，表面鍍金，方便上錫，避免虛焊。選用優良接口，ARM 處理器、國外原裝進口芯片。其產品廣泛應用于工業檢測，警用設備、移動執法、司法審訊、數字法庭、醫療設備、道路監控、無人機、影檢查設備等領域，可以提供方案定制 OEM/ODM 服務。
1.通過 LVDS 線接入高清一體化機芯模組，無需對機芯做出任何設置，可以自動識別顯示
配置相機輸出圖像
2.同時支持網絡 RS485 RS232-TTL IO 按鍵控制等多種方式控制攝像機，支持斷電記憶功能
3.視頻格式支持 720P50/60,1080I50/60, 1080P25/30，1080P50/60 等多種格式
4.支持接入 SONY VISCA 協議的各種國產攝像機
5.尺寸大?。?/span>48MM*48MM*11MM
6.四個定位孔:42MM*42MM 孔徑 2MM
7.支持POE供電
產品參數
表1 接口功能介紹表 | ||
序號 | 接口名稱 | 說明 |
1 | RJ1 POE供電接口 | POE交換機網線輸入 |
2 | J1 電源+網絡輸出接口 | 共10個針腳，從左往右依次為1-10腳定義見表2 |
3 | J2 電源+串口接口 | 共6個針腳，從左往右依次為1-6腳定義見表3 |
4 | J3 音頻+視頻接口 | 共5個針腳，從上往下依次為1-5腳定義見表4 |
5 | J4 外接按鍵接口 | 共6個針腳，從左往右依次為1-6腳定義見表5 |
6 | J6 485接口 | 共2個針腳，從左往右依次為1-2腳定義見表6 |
7 | VIDEO | CVBS視頻輸出 |
8 | SW1 | 五向開關 |
9 | AUDIO-OUT | 音頻輸出 |
10 | AUDIO-IN | 音頻輸入 |
11 | J41:音視頻輸入輸出接口 | 共6個針腳，從左往右依次為1-6腳定義見表7 |
12 | J42:USB 接口 | 共5個針腳，從左往右依次為1-5腳定義見表7 |
13 | J43:網絡電源通訊接口 | 共10個針腳，從上往下依次為1-10腳定義見表7 |
14 | J44:Io 報警輸入輸出 | 各引角定義見表 7 |
15 | J45:相機LVDS接口 | 連接LVDS接口相機 |
16 | J46：擴展接口 | 各引角定義見表 7 |
