序號

接口名稱

說明

1

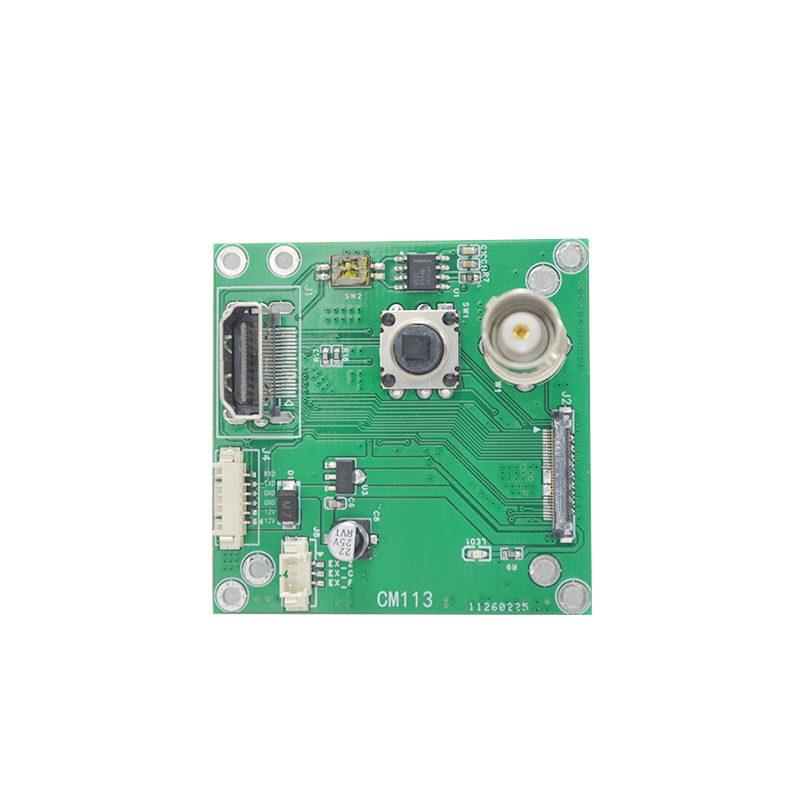

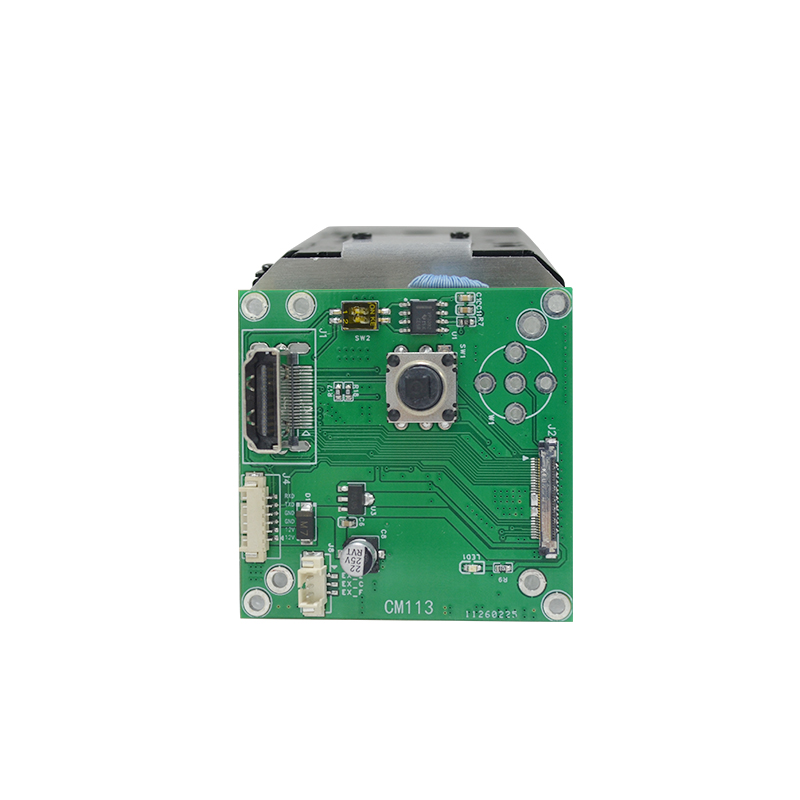

J1：19P HDMI接口

HDMI視頻輸出

2

J2：30P 機芯接口

共30針腳，從下往上依次為1-30號，各引

定義詳情表六

3

J3：6P 外接按鍵接口

外接按鍵板

4

J4：6P 電源串口接口

共6針腳，從下往上依次為1-6號，各引

定義詳情表二

5

J5：2P RS485接口

共2針腳，從下往上依次為1-2號，各引腳定義詳情表三(J7/J5通用)

6

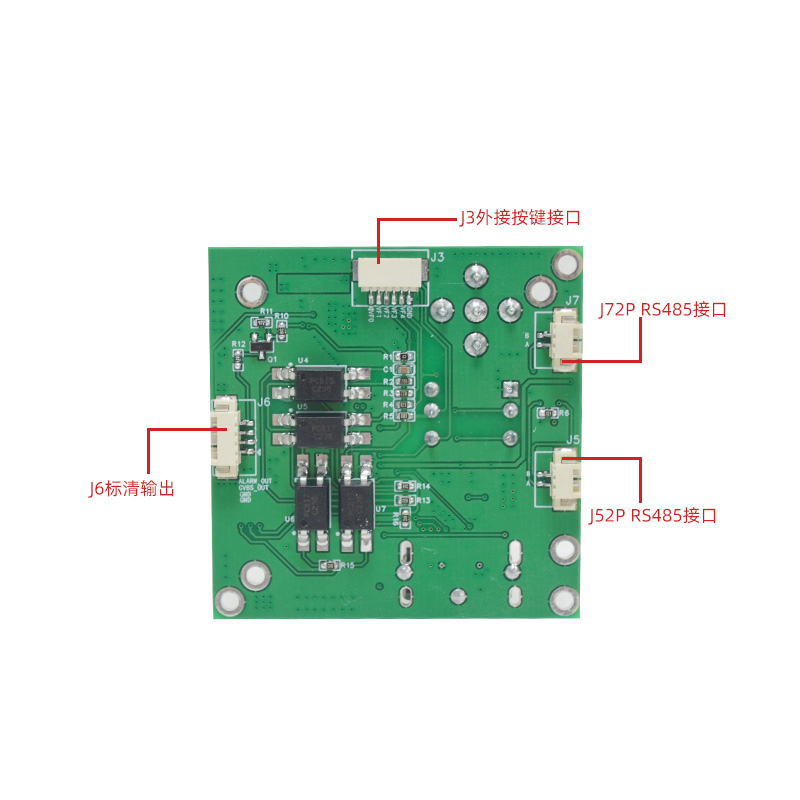

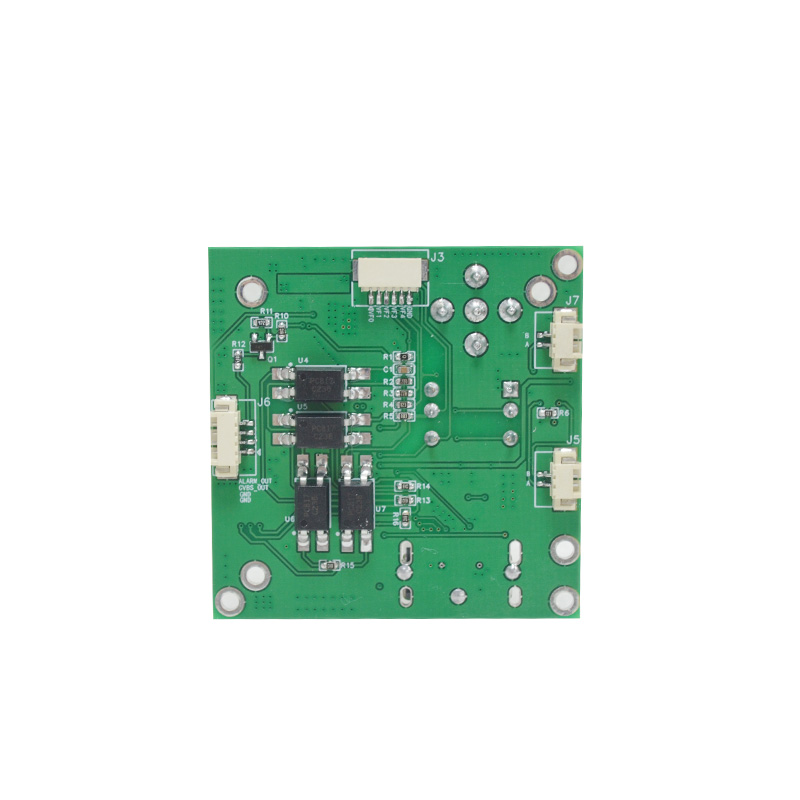

J6：4P 報警 標(biāo)清輸出接口

共4針腳，從下往上依次為1-4號，各引腳定義詳情表四

7

J7：2P RS485接口

共2針腳，從下往上依次為1-2號，各引腳定義詳情表三(J7/J5通用)

8

J8：3P ZFC電壓控制接口

共3針腳，從下往上依次為1-3號，各引腳定義詳情表五

9

W1：BNC 接口

CVB信號輸出
