分辨率是衡量光學系統成像質量的核心指標，直接決定了設備捕捉細節的能力。分辨率作為評價像質量指標比較直觀，且易于定量測量，檢測裝置簡單，仍是檢測一般成像光學系統像質量的主要方法之一。

分辨率測試原理

分辨率的理論基礎源于光的衍射效應。一個發光物點經過衍射受限系統成的像就是一個艾里斑，兩個靠的很近的點，成的像就是兩個艾里斑，二者重疊部分認為是兩個艾里斑重疊部分的光強之和（非相干）。區分是一個光斑還是兩個光斑重疊的條件就是重疊部分光強的對比度。這個對比度定義不一樣就形成了不同的判據。

根據瑞利判據，當兩個相鄰點光源的衍射斑中心間距等于艾里斑的第一暗環半徑時，人眼可分辨兩者。此時的最小分辨角公式為：

其中，λ為光波長（白光取0.55μm），D為光學系統入瞳直徑 。

對于望遠物鏡，分辨率通常以角分辨率（單位為角秒）表示；照相物鏡則以像面線對數（lp/mm）衡量；顯微物鏡則直接以最小可分辨物點間距（μm）評價 。

分辨率測試工具

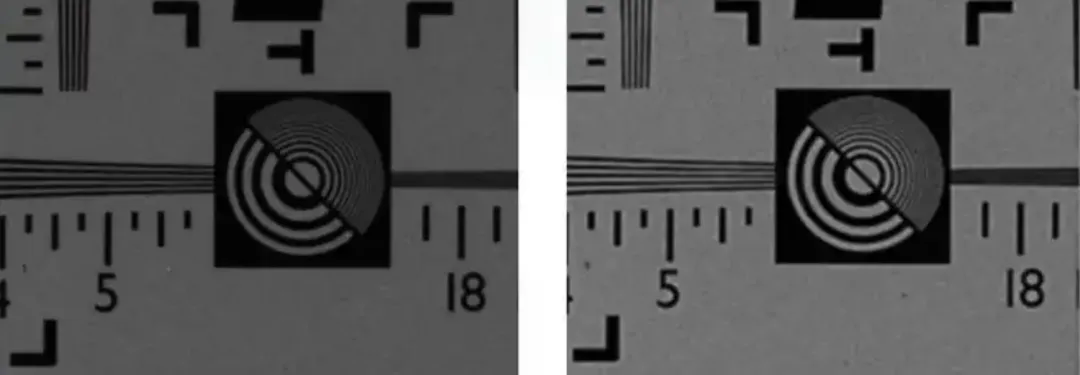

分辨率板是一種標準化的測試工具，通過黑白相間的線條圖案模擬被測系統需分辨的最小細節。根據光學系統的類型和用途，分辨率板的設計形式多樣，常見的有三種：

柵格狀分辨率板（如WT1005-62型）：線條寬度按等比級數遞減，每組包含四個方向的線條，便于多角度檢測 。我國目前應用最廣的就是這種分辨率圖案。整套圖案由粗到細，按公比2的（-1/12）次方的幾何級數遞減，并且按照順序分布在A1~A7的七塊分辨率板上。每塊分辨率板由線寬遞減的25個單元組成，每個單元由4個不同方向(水平，豎直，斜 45° 以及斜 135°)的線條組成。線條寬度最細，適合逐步測試極限分辨率 。

輻射式分辨率板：由72個扇形黑白條組成，空間頻率連續變化，適合觀察偽分辨現象 。

SH-01型分辨率板：含20組線條，每組由三個垂直方向的平行線構成，適用于中等焦距的照相物鏡 。

測試光路

1、測試裝置組成

核心設備：平行光管（提供無窮遠目標）、分辨率板、待測光學系統（如望遠物鏡）、前置鏡或測量顯微鏡（用于觀察像面） 。

輔助設備：光源、聚光鏡、毛玻璃（均勻照明）、轉臺（用于軸外點測試） 。

其中，1為測量顯微鏡；2為待測光學系統；3為平行光管；4分辨率板。

2、光路設計

以望遠物鏡為例，測試光路如上圖所示：

光源通過聚光鏡照亮分辨率板，平行光管將分辨率板成像于無窮遠，望遠物鏡接收平行光并成像于焦平面，前置鏡或顯微鏡觀察焦平面上的分辨率圖案，判斷最小可分辨單元 。

詳細測試工藝方案

步驟1：裝置校準。將分辨率板置于平行光管焦平面，調整光源使照明均勻 。確保平行光管、待測物鏡、前置鏡共軸，消除裝調誤差 。步驟2：觀察與記錄。初始觀察：通過前置鏡直接觀察分辨率板像，調整望遠物鏡焦距使像清晰居中 。逐步測試：從線條最粗的單元（如A1-1）向最細單元（如A7-25）觀察，記錄四個方向線條均能分辨的最高單元號 。軸外點測試：旋轉望遠物鏡夾持器，調整觀察顯微鏡位置以補償像面傾斜，重復上述步驟 。步驟3：數據查詢與計算。查表獲取線寬：根據分辨率板號（如A3）和單元號（如13），查表得到對應線寬b（例如b=20μm） 。

計算角分辨率：

其中，fc為平行光管焦距（例如fc=1200mm），則：

理論值對比：根據望遠物鏡入瞳直徑D，計算理論分辨率（α理論=140/D），評估實測值是否達標。

誤差來源

像差影響：球差、彗差會降低分辨率，表現為線條邊緣模糊或拖尾 。

環境因素：溫度波動引起透鏡形變，振動導致像面抖動，需在恒溫實驗室測試 。

人眼主觀性：不同觀察者判定“剛能分辨”存在差異，建議采用機器視覺+圖像處理軟件（如MTF分析）提高客觀性 。
