在之前的文章中，我們講了激光對焦系統的原理。

其中，我們提到了除了激光對焦系統之外，常見的對焦系統還有反差對焦系統和相位對焦系統。

今天我們先從比較基礎的說起，來講講反差對焦系統。

01 何為反差對焦系統

反差對焦系統（CDAF，Contrast Detection Auto Focus），簡單來說，就是基于反差——更詳細點說是圖像對比度的變化——來尋找焦點。

a 對比度與反差

首先，我們來講講對比度與反差。

我們之前講過，合焦的情況下，像面聚焦在傳感器上；而非合焦的部分則無法聚焦在傳感器上，在傳感器上出現虛化效果。

反差對焦，實際上是通過取畫面的一小部分作為判斷根據，通過判斷圖像的對比度（銳利度）來判斷是否聚焦。

我們來看下面這張照片。

照片中最中心的花屬于合焦狀態，我們能看到花朵的邊緣清晰，對比度強烈。

而畫面周圍的內容則是屬于非合焦狀態，就會比較模糊、不清晰。

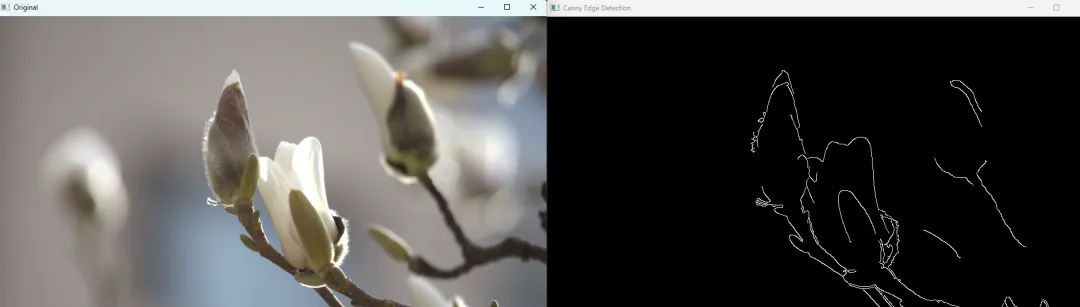

如下圖所示，我們可以用邊緣檢測算法來分析這張圖。

左右圖對比可以看到，圖片中對焦正確的地方邊緣清晰（對比度高），更容易進行邊緣識別。

當然，實際上計算對比度是使用別的方式，不過由于效果不大明顯，這里使用邊緣識別的方法來講解一下。

因此，相機想要判斷我們關注的內容是否合焦，只需要判斷對焦區域?qū)Ρ榷龋ǚ床睿┦欠褡顝娏揖涂梢浴?/p>

b 反差對焦系統的工作過程

在之前的分析中我們知道，在合焦時，反差值取得最大值；而偏離焦點后，反差值則會逐漸降低。

這個問題就轉換成了數學問題，反差值關于距離s的函數f(s)，求取值范圍內f(s)最大值時的s。

而如果了解編程的朋友應該知道，可以從s取最小值開始，通過步進和二分法的方式逐漸逼近最佳s值。不過這里我們會盡量以更通俗的方式來進行講解。

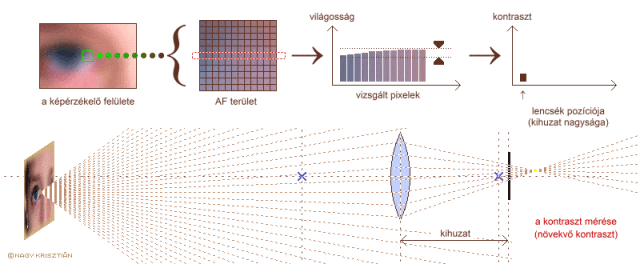

網上找了個動圖的截圖，我們先從這張截圖進行講解，可以結合這個圖和下面的解釋圖進行理解。

在對焦開始時，一般透鏡會從最近（或最遠）處開始進行對焦。

這時候，對焦點沒有合焦，反差比較小。

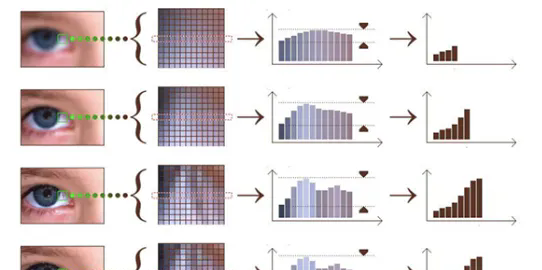

接著，對焦系統開始移動透鏡，隨著距離逐漸逼近合焦距離，對比度逐漸增大，如下圖：

在某個瞬間，距離達到合焦距離，對比度達到最大值。

但是這時候相機并不知道已經達到了合適距離，仍然進一步移動透鏡，對比度又開始縮小：

這時候，相機知道已經移動過了最大值，就反方向移動透鏡，回到最大值的位置，完成對焦：

在實際進行對焦時，可能還會進行更精確地多次反差對焦，來盡可能精確地逼近最佳距離。

但是，多次反差對焦則會延長對焦時間，在設計對焦系統時，會合理對兩者進行取舍。

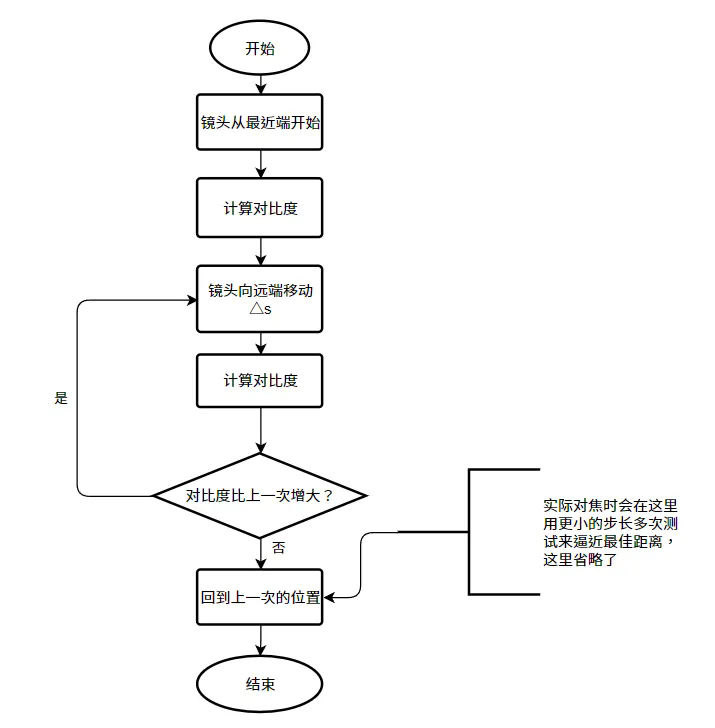

類似下面的流程圖。

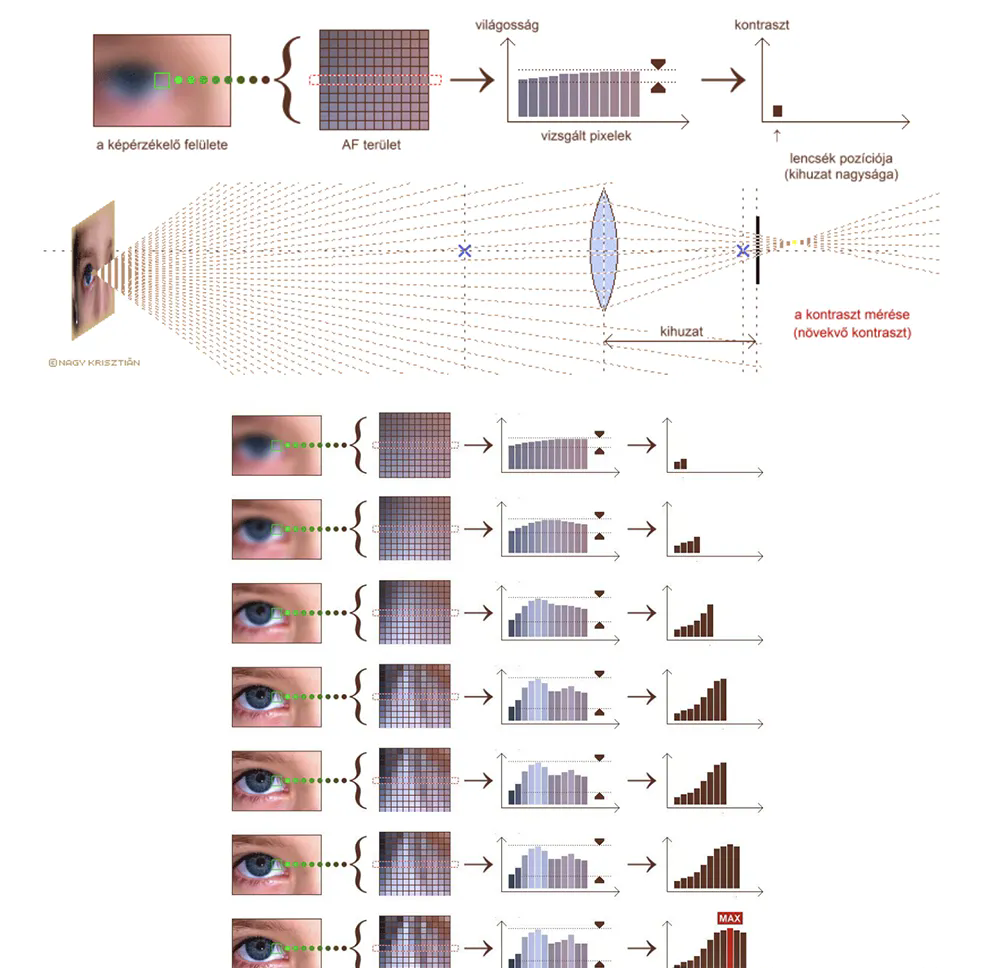

示意圖的動圖版如下。

文字是看不懂的外文，不過可以結合上面的介紹了解一下。

02 反差對焦的優缺點

接下來，我們按照慣例來講講反差對焦的優點和缺點。

a 優勢

從上面介紹的原理中我們可知，反差對焦直接利用感光元件和圖像處理器完成對焦，無需額外傳感器或分光裝置，能極大的節省空間和成本。

同時，由于反差對焦能夠在對焦時選擇任意區域進行對焦，在手機、觸摸屏相機等設備上可以靈活選擇對焦點。

b 局限性

接下來說說缺點。

首先，反差對焦的對焦速度相對較慢。

在上文中我們講過，反差對焦在對焦時，需要逐幀計算對比度并多次調整鏡片位置（在相機對焦時，我們也可以看到取景框中的景色先從模糊到清晰，然后又變模糊再變清晰，多次重復后停在清晰畫面的過程），才能逐漸逼近合焦距離。

這就導致了對焦延遲明顯，尤其在動態場景中表現不佳。

其次，反差對焦系統對對焦環境也存在著一定的依賴性。

例如，在低反差場景（純色背景或缺乏紋理的物體），由于無法判斷對比度，可能會導致對焦失敗。

同時，雖然反差對焦的弱光適應性優于相位對焦，但極端暗光下仍需輔助光源。

c 優化和改進

既然都說到這里了，我們就來說說反差對焦可能的優化點吧。

從上文中我們可以知道，在對焦的過程中，需要多次進行成像——對比度計算——移動鏡片的操作。

因此，要優化對焦的性能，除了上文中說的精度和速度的取舍之外，還可以從上面這三個步驟來優化。

例如：

提高傳感器成像速度（提高感光元件和鏡頭的采樣幀率）

提高對比度計算的算法性能（減少試探性移動次數等）

提高鏡片移動速度和協調性

03 反差對焦的應用場景

一般來說，反差對焦常用在需高精度對焦的靜態拍攝（人像、微距攝影等場景）上。

弱光場景下，還可以搭配大光圈鏡頭提升進光量，彌補速度劣勢。

不過更多的時候，反差對焦系統會和其他對焦系統結合，各取所長。

例如，反差對焦系統和相位對焦系統合作，對焦時，相位對焦快速定位大致焦點，反差對焦微調對焦精度。

在不同場景下也可以使用不同的對焦方式，例如明亮環境啟用相位對焦快速合焦，弱光下切換至反差對焦。

04 總結

簡單總結一下吧。

反差對焦靠反差，計算對比取最大。

先從最近來試探，每走一步算一算。

經過距離最佳值，對比度大變小時。

鏡頭回到上一步，得到最大清晰度。

優點靈活成本低，環境依賴速度慢。

現代對焦系統中，常常合作來使用。
