產品介紹

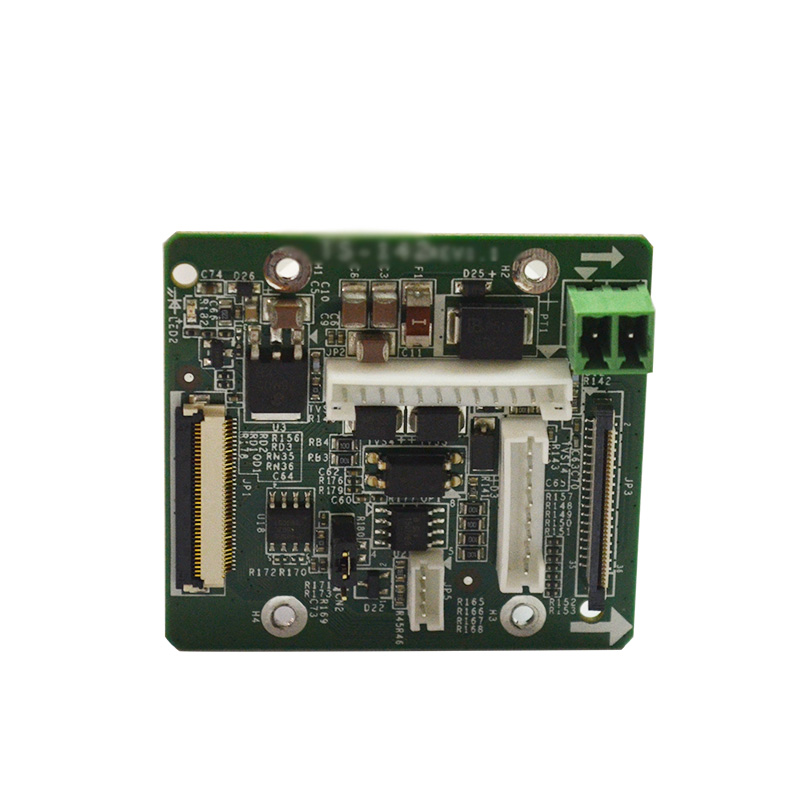

TS142 海康威視 網絡一體機 機芯控制板 轉換接口板,電源DC12V
產品參數
|
表1 接口功能介紹表 |
||
|
序號 |
接口名稱 |
說明 |
|
1 |
JP1 36pin IP 機芯接口(輸入) |
共 36 個針腳，從上至下依次為 1~36 號針腳 |
|
包括網絡傳輸、SD 卡存儲、1 路RS-232、1 路485、標 清 |
||
|
視頻輸出、12V 直流供電和外部按鍵復位功能 |
||
|
注： 各針腳具體功能見下表 2 |
||
|
2 |
JP2 報警/音頻/CVBS/485 |
共 12 個針腳，從上至下依次為 1~12 號針腳 |
|
包括報警輸入輸出，音頻輸入輸出，CVBS，1 路 485 |
||
|
注： 各針腳具體功能見下表 3 |
||
|
3 |
JP3 36pin 輸出接口 |
共 36 個針腳，從上至下依次為 1~36 號針腳 |
|
包括網絡傳輸、SD 卡存儲、2 路 RS-232、標清 |
||
|
視頻輸出、12V 直流供電和外部按鍵復位功能 |
||
|
注： 各針腳具體功能見下表 4 |
||
|
4 |
JP4 網絡傳輸接口 |
共 8 個針腳，從上至下依次為 1~8 號針腳 |
|
注： 各針腳具體功能見下表 5 |
||
|
5 |
JP54 芯通信串口 |
共 4 個針腳，從上至下依次為 1~4 號針腳 |
|
注： 各針腳具體功能見下表 6 |
||
|
6 |
JP6電源接口 |
共 2 個針腳，從上至下依次為 1~2 號針腳 |
|
注： 各針腳具體功能見下表 7 |
||
|
7 |
CN2485 收發控制口 |
2，3 腳短接為 485 發 |
|
1, 2 腳短接為 485 收 |
||
|
注： CN2 控制口默認 2,3 腳短接 |
||
|
表2 JP136pin IP 機芯接口功能介紹表 |
||
|
針腳號 |
針腳名稱 |
說明 |
|
1 |
DC12V |
12V 電源輸入 |
|
2 |
DC12V |
12V 電源輸入 |
|
3 |
DC12V |
12V 電源輸入 |
|
4 |
DC-GND |
12V 電源地 |
|
5 |
DC-GND |
12V 電源地 |
|
6 |
CVBS |
模擬視頻輸出 |
|
7 |
DC-GND |
12V 電源地 |
|
8 |
LINE_OUT |
音頻輸出 |
|
9 |
DC-GND |
12V 電源地 |
|
10 |
LINE_IN |
音頻輸入 |
|
11 |
|
懸空 |
|
12 |
TPTX+ |
百兆網絡數據線 TPTX+ |
|
13 |
TPTX- |
百兆網絡數據線 TPTX- |
|
14 |
TPRX+ |
百兆網絡數據線 TPRX+ |
|
15 |
TPRX- |
百兆網絡數據線 TPRX- |
|
16 |
|
懸空 |
|
17 |
LINK# |
網絡指示燈 |
|
18 |
ACT# |
網絡指示燈 |
|
19 |
ALARM_OUT |
報警輸出 |
|
20 |
ALARM_IN |
報警輸入 |
|
21 |
DC-GND |
12V 電源地 |
|
22 |
SD_EN |
SD 卡上電使能 |
|
23 |
|
懸空 |
|
24 |
|
懸空 |
|
25 |
SD_CLK |
SD 卡時鐘線 |
|
26 |
SD_CMD |
SD 卡命令線 |
|
27 |
SD_DATA3 |
SD 卡數據線 |
|
28 |
SD_DATA2 |
SD 卡數據線 |
|
29 |
SD_DATA1 |
SD 卡數據線 |
|
30 |
SD_DATA0 |
SD 卡數據線 |
|
31 |
DC-GND |
12V 電源地 |
|
32 |
RS485- |
云臺與機芯通信 RS485- |
|
33 |
RS485+ |
云臺與機芯通信 RS485+ |
|
34 |
232_TX |
串口發送 |
|
35 |
232_RX |
串口接收 |
|
36 |
RSET |
外部按鍵復位信號輸入 |
|
表3 JP2 報警/音頻/CVBS/485 接口功能介紹表 |
||
|
針腳號 |
針腳名稱 |
說明 |
|
1 |
LINEIN |
音頻輸入 |
|
2 |
LINEOUT |
音頻輸出 |
|
3 |
DC_GND |
12V 電源地 |
|
4 |
ALARM_IN1 |
報警輸入 |
|
5 |
ALARM_OUT1 |
報警輸出 |
|
6 |
DC_GND |
12V 電源地 |
|
7 |
DC_GND |
12V 電源地 |
|
8 |
RS_485+ |
云臺控制串口 485+ |
|
9 |
RS-485- |
云臺控制串口 485- |
|
10 |
DC_GND |
12V 電源地 |
|
11 |
CVBS |
模擬視頻輸出 |
|
12 |
DC_GND |
12V 電源地 |
|
表4 JP336pin 輸出接口 |
||
|
針腳號 |
針腳名稱 |
說明 |
|
1 |
DC_IN |
12V 電源輸入 |
|
2 |
DC_IN |
12V 電源輸入 |
|
3 |
DC_IN |
12V 電源輸入 |
|
4 |
DC_GND |
12V 電源地 |
|
5 |
DC_GND |
12V 電源地 |
|
6 |
DC_GND |
12V 電源地 |
|
7 |
PRE_SET |
外部按鍵復位信號輸入 |
|
8 |
TXD0_TTL |
機芯控制串口發送 |
|
9 |
RXD0_TTL |
機芯控制串口接收 |
|
10 |
TXD1_TTL |
云臺控制串口發送 |
|
11 |
RXD1_TTL |
云臺控制串口接受 |
|
12 |
DC_GND |
12V 電源地 |
|
13 |
ETHTX+ |
百兆網絡數據線 OUTPUT+ |
|
14 |
ETHTX- |
百兆網絡數據線 OUTPUT- |
|
15 |
LINK# |
網絡指示燈 |
|
16 |
DC-GND |
12V 電源地 |
|
17 |
ETHRX- |
百兆網絡數據線 INPUT- |
|
18 |
ETHRX+ |
百兆網絡數據線 OUTPUT+ |
|
19 |
|
懸空 |
|
20 |
|
懸空 |
|
21 |
ACK# |
網絡指示燈 |
|
22 |
DC-GND |
12V 電源地 |
|
23 |
SD_EN |
SD 卡上電使能線 |
|
24 |
SD-CLK |
SD 卡時鐘線 |
|
25 |
SD_CMD |
SD 卡命令線 |
|
26 |
DC-GND |
12V 電源地 |
|
27 |
SD_DATA3 |
SD 卡數據線 |
|
28 |
SD_DATA2 |
SD 卡數據線 |
|
29 |
SD_DATA1 |
SD 卡數據線 |
|
30 |
SD_DATA0 |
SD 卡數據線 |
|
31 |
DC-GND |
12V 電源地 |
|
32 |
LINEIN |
音頻輸入 |
|
33 |
LINEOUT |
音頻輸出 |
|
34 |
DC-GND |
12V 電源地 |
|
35 |
CVBS1 |
模擬視頻輸出 |
|
36 |
DC-GND |
12V 電源地 |
|
表5 JP4 網絡輸出接口 |
||
|
針腳號 |
針腳名稱 |
說明 |
|
1 |
DC12V |
12V 電源輸入 |
|
2 |
DC_GND |
12V 電源地 |
|
3 |
LINK# |
網絡指示燈 |
|
4 |
ACT# |
網絡指示燈 |
|
5 |
TX+ |
百兆網絡數據線 TX+ |
|
6 |
TX- |
百兆網絡數據線 TX- |
|
7 |
RX+ |
百兆網絡數據線 RX+ |
|
8 |
RX- |
百兆網絡數據線 RX- |
|
表6 JP5 4 芯通信串口 |
||
|
針腳號 |
針腳名稱 |
說明 |
|
1 |
GND |
電源地 |
|
2 |
232_TX |
串口發送 |
|
3 |
232_RX |
串口接收 |
|
4 |
3.3V |
3.3V 電源 |
|
表 7 電源接口 |
||
|
針腳號 |
針腳名稱 |
說明 |
|
1 |
DC12V |
DC12V 輸入 |
|
2 |
GND |
12V 電源地 |
|
|
||
