產品介紹

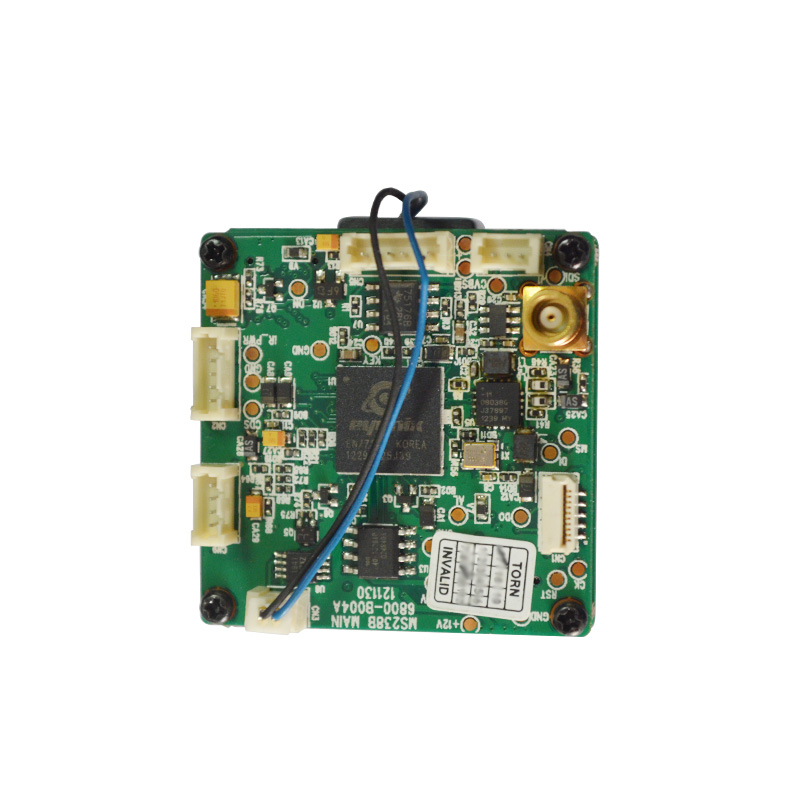

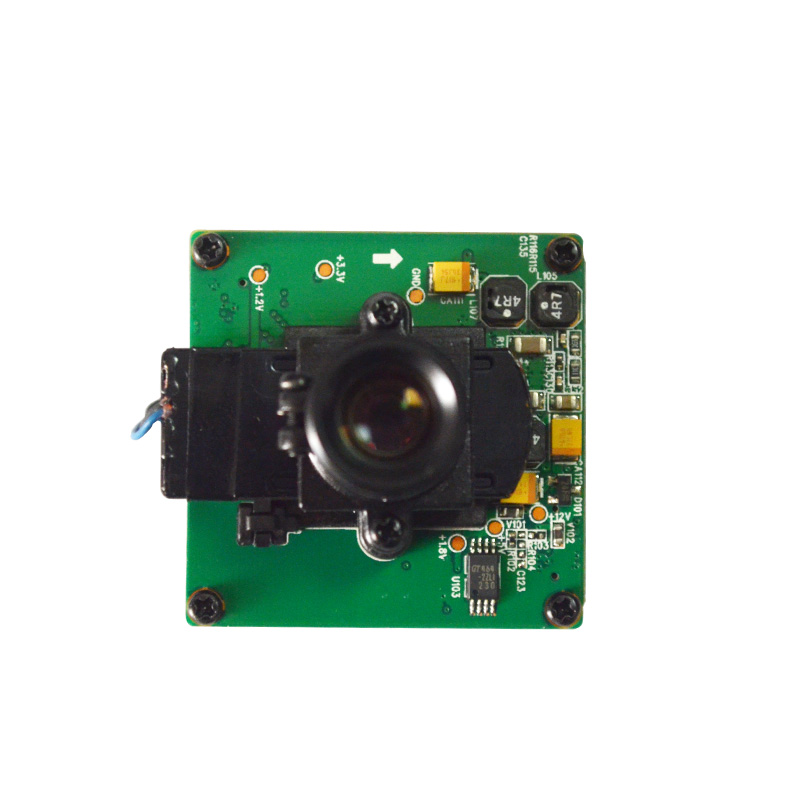

CM8200P
l 1/3” CMOS圖像傳感器（約210萬有效像素）逐行掃描
l 寬動態功能
l 視頻信號輸出
HD SDI(Optional): SMPTE 292M(1.485Gbps) 1920x1080P@25,30
模擬 : SD CVBS (NTSC/ PAL), 1.0Vp-p 75Ω, Composite
l 數字變倍 12x
l 日夜切換
ICR紅外濾光片(可選)
l隱私遮蔽功能
l支持遠程控制的通信協議
PELCO-D
產品參數
|
型號 |
CM8200P |
|
圖像傳感器 |
1/3"ProgressiveCMOS（Approx.2.1 mega） |
|
掃描系統 |
16:9 逐行掃描 |
|
同步系統 |
內同步 |
|
有效像素 |
1920(H) x 1080(V) |
|
水平分辨率 |
1000TVL |
|
最低照度 |
0.5Lux(日),0.1Lux(夜),0.05Lux(DSS 開啟) |
|
鏡頭 |
DC-IRIS，定焦鏡頭 |
|
背光 |
寬動態/背光補償，強光補償 |
|
曝光 |
自動/手動 |
|
白平衡 |
自動(3000K~8000K)/自動追蹤白平衡(1900K~11000K)/手動 |
|
日夜轉換系統 |
自動增益/日夜切換（可選） |
|
電子快門 |
NTSC:1/30~1/30000,PAL:1/25~1/30000,幀積累（~1/1sec） |
|
功能 |
隱私遮蔽，鏡像功能，3DNR，消閃爍，電子變倍，銳度 |
|
SDI輸出 |
SMPTE 292M(1.485Gbps):1080P@25,30 720P@50,60 800mVp-p,75?，unbalanced generator(single-ended) |
|
RS-485 |
PELCO-D/SONY-VISCA協議 8bits data，1stop bit，no parity，2400~115200bps |
|
控制 |
日夜切換輸入，動態偵測輸出 |
|
工作溫度 |
-20°C~50°C |
|
電源 |
12V DC,MAX 2.5W |
|
尺寸 |
38mm x 38mm雙層板 |
|
鏡頭 |
DC光圈/ESC |
|
亮度 |
0~20 |
|
光圈 |
0~20 |
|
自動增益 |
室外/室內 |
|
電子快門 |
0~20 自動 |
|
幀積累 |
手動1/30/60/120/250/700/1000/1600/2500/5000/7000/10000/30000 |
|
消閃爍 |
開啟/關閉 |
|
自動白平衡 |
開啟/關閉 |
|
手動 |
色溫 紅色 LOW/MIDDLE/HIGH 藍色 0~20 |
|
自動 |
TYPE 0~20 日夜切換靈敏度等級 AGC/CDS SENSOR 邊界值 0~20 轉換時間 0~20 色同步信號1~20 |
|
白天 |
開啟/關閉 |
|
夜間 |
|
|
外部 |
輸入等級 低/高 寬動態/背光補償 關閉 寬動態 寬動態等級 0~4 背光補償 目標區域 區域顯示 OFF/ON |
|
寬度 |
|
|
高度 |
|
|
水平移動 |
|
|
垂直移動 |
|
|
強光補償 |
強光補償?shù)燃?jí) 0~20 強光補償顏色 黑色/藍色/紅色/品紅/綠色/青色/黃色/白色 |
|
低/中/高 |
|
|
隱私遮蔽區域數量 |
1~8 |
|
隱私遮蔽區域狀態 |
關閉/開啟 |
|
隱私遮蔽區域顏色 |
黑色/藍色/紅色/品紅/綠色/青色/黃色/白色 |
|
寬度 |
|
|
高度 |
|
|
水平移動 |
|
|
垂直移動 |
|
|
透明度 |
0~4 |
|
特殊功能 |
色彩等級 0~20 銳度 0~20 |
|
數字特效 |
關閉/鏡像/垂直翻轉/旋轉 畫面凍結 0~255 |
|
自動適應對比增強 |
偵測對象尺寸 0~4 |
|
動態偵測 |
敏感度 0~20 |
|
遮蔽塊顯示 |
關閉/開啟 |
|
遮蔽塊數量 |
0~3 |
|
遮蔽功能 |
關閉/開啟 |
|
寬度 |
|
|
高度 |
|
|
水平移動 |
|
|
垂直移動 |
|
|
遮蔽 |
關閉/開啟 伽瑪 低/默認/中0/中1/高 視頻輸出格 HD1080P30/NTSC,HD1080P25/PAL,HD720P60/NTSC,HD720P50 |
|
攝像機ID |
1~255 |
|
ID顯示 |
關閉/開啟 |
|
用戶標題 |
關閉/開啟 |
|
變倍顯示 |
關閉/開啟 |
|
波特率 |
2400/4800/9600/19200/38400/57600/115200 |
|
語言 |
英文/簡體中文/法語/德語/西班牙語/葡萄牙語/俄語 |
|
初始化 |
版本 |
|
退出 |
保存/不保存 |
