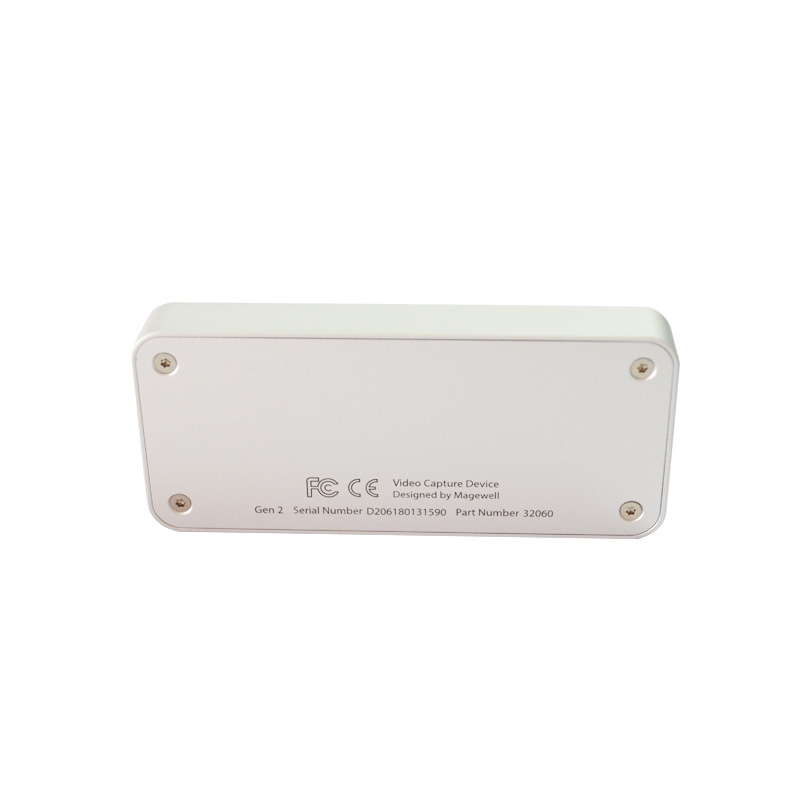

USB Capture HDMI GEN2采集棒 3.0盒卡二代XI100DUSB-HDMI

支持的操作系統

Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

Linux (Ubuntu 12.04–16.10, CentOS 7)

OS X 10.9–10.11

macOS 10.12

Chorme OS

支持的 APIs

Windows

DirectShow

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

OS X/macOS

QuickTime

AV Foundation

支持的軟件

VLC

VirtualDub

OBS

XSplit

vMix

VidBlaster

Wirecast

Microsoft Media Encoder

Adobe Flash Media Encoder

任何其它使用 DirectShow, V4L2, QuickTime,AV Foundation 編程接口的

編碼或流媒體軟件

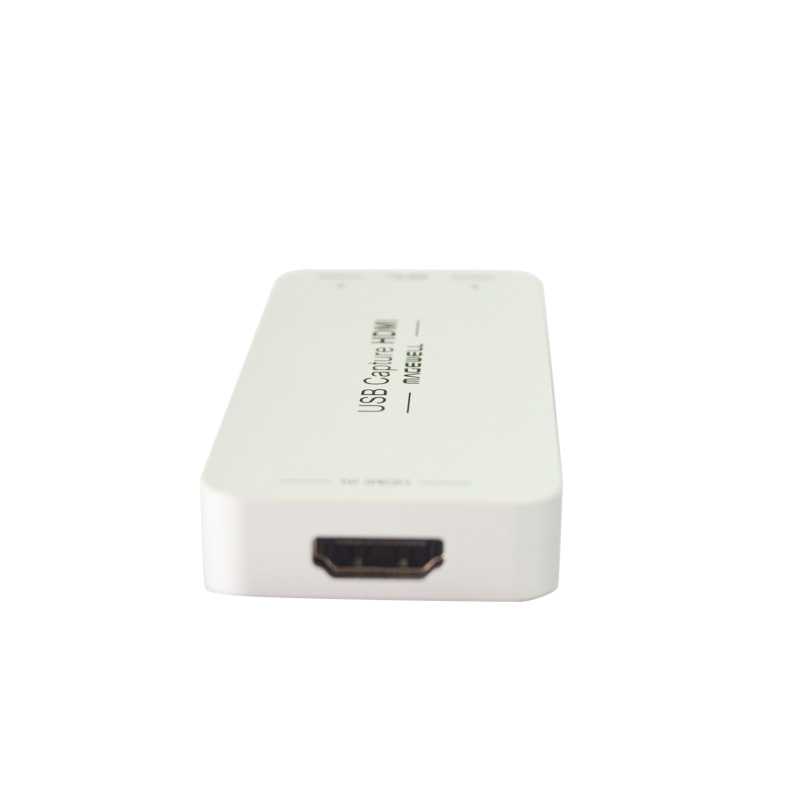

輸入接口

HDMI

DVI-D 1.0

HDMI 1.4a

主機接口

USB 3.0

兼容 USB 2.0

兼容 USB 3.1 Gen 1

輸入特性

輸入視頻最高支持 2048×2160 分辨率

HDMI 信號相關的特性

165MHz HDMI接收器

自適應 HDMI均衡器， HDMI傳輸距離最長可達 30 米

支持自定義的 EDID

支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息

支持全比色法

支持 8/10/12-bit 色彩深度

支持 RGB 4:4:4， YCbCr 4:4:4， YCbCr 4:2:2 的色彩采樣

支持 2 通道的 ISC60958 標準的音頻流

支持提取音頻格式信息和通道狀態數據

支持提取視頻時序信息

支持提取 3D 格式信息

支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式

采集格式

采集信號分辨率最高可支持 2048×2160 像素

采集幀率最高可支持 120fps (實際采集幀率可能會受限于 USB 帶寬及

內部工作頻率, 在 Intel USB 3.0 控制器上典型采集幀率如下)

1920×1080 YUY2 采集最高可達 75fps

1920×1080 RGB24 采集最高可達 60fps

支持 4:2:2 8-bit 采集格式: YUY2, UYVY

支持 4:4:4 8-bit 采集格式: RGB24, RGB32

默認為 YUY2 采集格式, 可通過 USB Capture Utility 設置更多的采集格式

視頻處理功能

視頻處理流水線處理帶寬可達 160M 像素/s

視頻剪裁

視頻縮放

視頻去隔行

兩場行交錯

兩場混合

僅頂場

僅底場

視頻寬高比變換

自動或手動選擇輸入視頻寬高比

自動或手動選擇采集視頻寬高比

三種寬高比變換模式: 忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊)

視頻色彩空間轉換

自動或手動選擇輸入色彩空間和量化范圍

自動或手動選擇采集色彩空間、量化范圍和飽和度范圍

支持 RGB、YCbCr 601、YCbCr 709色彩空間

支持有限或完整的量化范圍

支持有限、完整和擴充色域的飽和范圍

視頻幀率變換

畫面上下翻轉或左右鏡像

一機多設備

支持同一個系統中接入多個 USB 設備

可通過 USB Capture Utility 將設備設置為以序列號作為系統中顯示的設備名稱

SDK

USB Capture SDK 提供獲取信號狀態、設置采集選項等功能

固件升級

在同一系統中的多個設備可以同時升級

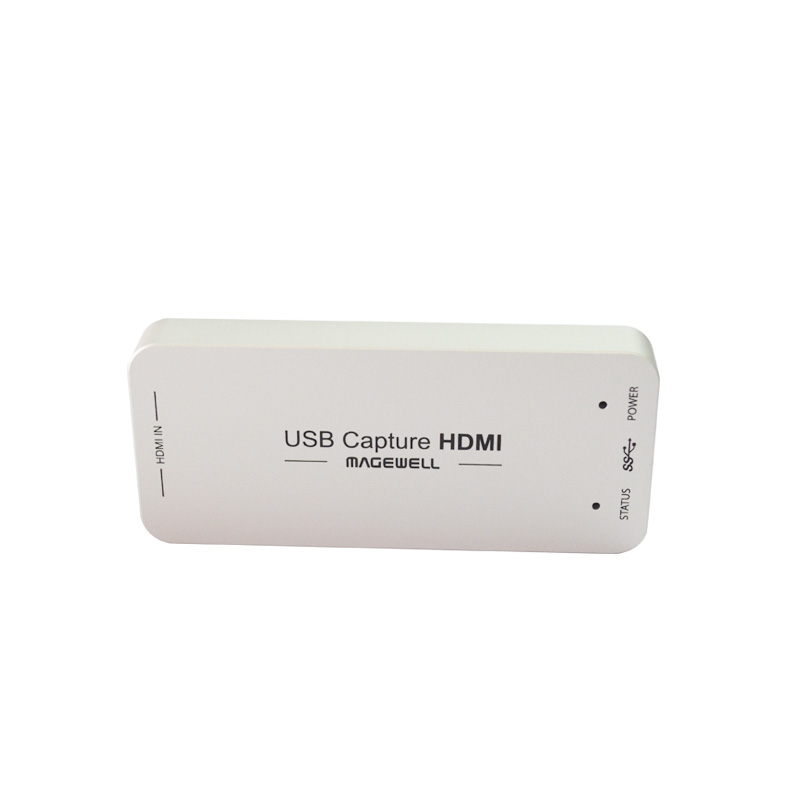

LED 指示燈

LED 燈的狀態顯示了每一路的工作狀態: 空閑，輸入信號已鎖定，內存錯誤或 FPGA 配置錯誤

尺寸

92.2mm (長) x 40.2mm (寬) x 12.3mm (高)

配件

USB 3.0連接線

功耗

5V 電源的最大電流: ~0.5 A

最大功耗：~2.5 W

工作環境

操作溫度：0 到 50 攝氏度

保存溫度：–20 到 70 攝氏度

相對濕度：5% 到 90% (非冷凝狀態)
